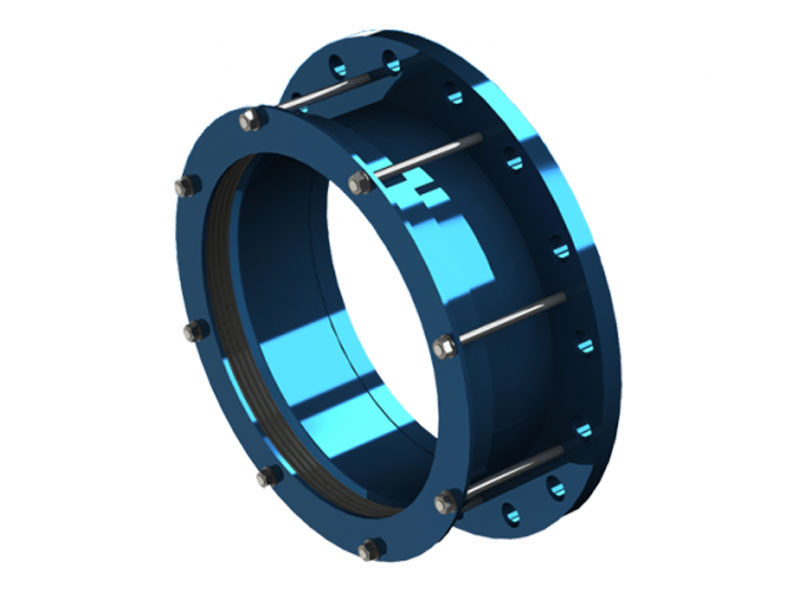

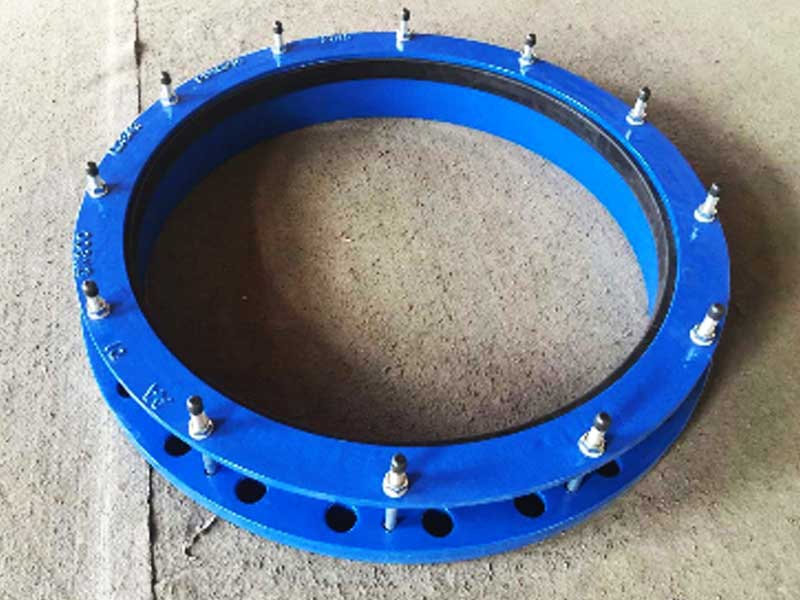

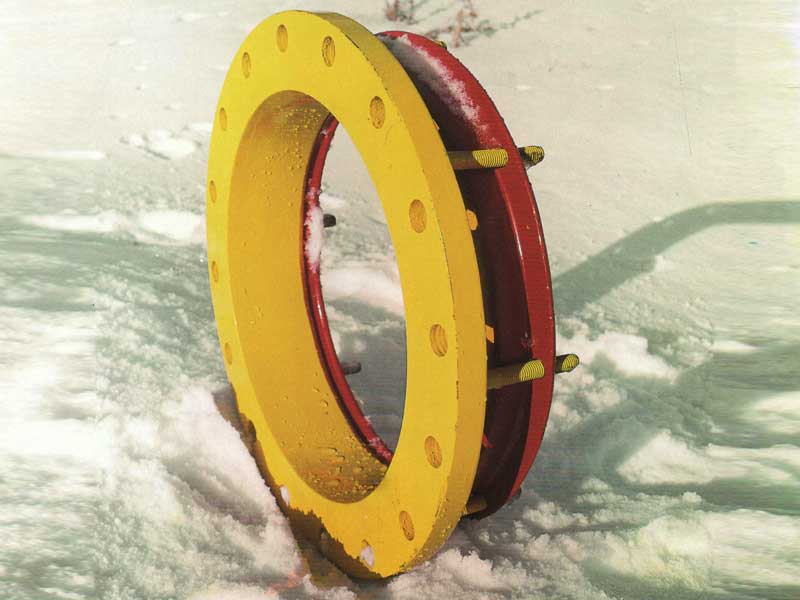

Flange Adaptor

Flange Adaptor

Flange-Adaptor

DN	Flange									Adjustability ± X	L	M
	PN10			PN16			PN25
	D	N	K	D	N	K	D	N	K
100	220	8	180	220	8	180	235	8	190	40	140	70
125	250	8	210	250	8	210	270	8	220	40	140	70
150	285	8	240	285	8	240	300	8	250	40	140	70
200	340	8	295	340	12	295	360	12	310	40	140	70
250	395	12	350	405	12	355	425	12	370	50	180	85
300	445	12	400	460	12	410	485	16	430	50	180	85
350	505	16	460	520	16	470	555	16	490	50	180	85
400	565	16	515	580	16	525	620	16	550	50	180	85
450	615	16	565	640	16	585	670	16	600	50	180	85
500	670	20	620	715	20	650	730	20	660	50	180	85
550	730	20	675	775	20	710	785	20	715	50	180	85
600	780	20	725	840	20	770	845	20	770	50	180	90
650	835	20	780	905	20	805	905	20	820	50	180	90
700	895	24	840	910	24	840	960	24	875	50	180	90
800	1015	24	950	1025	24	950	1085	24	990	50	180	90
900	1115	28	1050	1125	28	1050	1185	28	1090	50	180	90
1000	1230	28	1160	1255	28	1170	1320	28	1210	50	180	90
1100	1340	32	1270	1355	32	1270	-	-	-	50	180	90
1200	1455	32	1380	1485	32	1390	1530	32	1420	50	200	95
1300	1575	32	1490	1585	32	1490	1640	32	1530	50	200	95
1400	1675	36	1590	1685	36	1590	1755	36	1640	50	200	95
1500	1785	36	1700	1800	36	1705	1865	36	1750	50	200	95
1600	1915	40	1820	1930	40	1820	1975	40	1860	50	200	95
1800	2115	44	2020	2130	44	2020	2195	44	2070	50	250	110
2000	2325	48	2230	2345	48	2230	2425	48	2300	50	250	110
2200	2550	52	2440	2555	52	2440	-	-	-	50	265	110
2400	2760	56	2650	2765	56	2650	-	-	-	50	265	120

												Unit: mm

Please contact us for specifications or ordering products with larger diameters
